2. หม้อแปลงไฟฟ้า
ในโครงการที่มีความต้องการใช้ไฟฟ้าสูง อาจจำเป็นต้องมี หม้อแปลงไฟฟ้า (Transformer) เพื่อปรับระดับแรงดันไฟฟ้าให้เหมาะสมกับการใช้งาน หม้อแปลงเป็นอุปกรณ์สำคัญในระบบจ่ายไฟฟ้าของอาคารขนาดใหญ่ โรงงาน และโครงการอุตสาหกรรม การเลือกขนาดหม้อแปลงต้องพิจารณาจากโหลดไฟฟ้า ลักษณะการใช้งาน และความต้องการรองรับการขยายระบบในอนาคต
3. ตู้ MDB

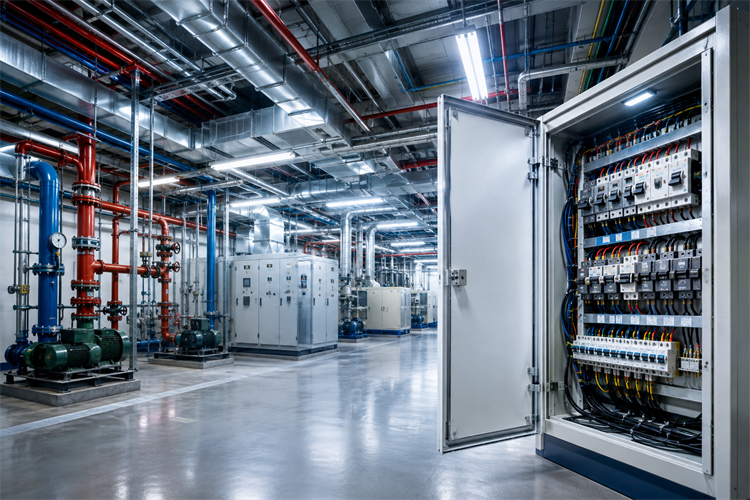

MDB หรือ Main Distribution Board เป็นตู้ไฟฟ้าหลักที่ทำหน้าที่รับและกระจายพลังงานไฟฟ้าไปยังระบบย่อยต่าง ๆ ภายในอาคาร MDB ถือเป็นหนึ่งในองค์ประกอบสำคัญของระบบไฟฟ้า เนื่องจากเป็น จุดศูนย์กลางของการกระจายไฟฟ้าไปยังพื้นที่หรือโหลดต่าง ๆ การออกแบบ MDB ต้องคำนึงถึงขนาดของโหลด อุปกรณ์ป้องกัน ความสามารถในการรองรับกระแส และความสะดวกในการตรวจสอบและบำรุงรักษา
4. ตู้ไฟฟ้าย่อย
หลังจากไฟฟ้าถูกกระจายจากตู้ MDB แล้ว จะส่งต่อไปยัง ตู้ไฟฟ้าย่อย ในพื้นที่ต่าง ๆ ของอาคาร ตู้ไฟฟ้าย่อยช่วยแบ่งระบบไฟฟ้าออกเป็นส่วน ๆ ทำให้สามารถควบคุมและป้องกันวงจรแต่ละพื้นที่ได้ง่ายขึ้น
ตัวอย่างเช่น
-
ตู้ไฟฟ้าสำหรับสำนักงาน
-
ตู้ไฟฟ้าสำหรับพื้นที่ผลิต
-
ตู้ไฟฟ้าสำหรับระบบปรับอากาศ
-
ตู้ไฟฟ้าสำหรับระบบแสงสว่าง
การแบ่งระบบอย่างเหมาะสมช่วยให้การตรวจสอบและบำรุงรักษาทำได้ง่ายขึ้น
5. ระบบสายไฟและสายเคเบิล
สายไฟและสายเคเบิลทำหน้าที่นำพลังงานไฟฟ้าจากจุดจ่ายไปยังอุปกรณ์และพื้นที่ใช้งานต่าง ๆ
การเลือกสายไฟต้องพิจารณาปัจจัยหลายด้าน เช่น
-
ปริมาณกระแสไฟฟ้า
-
ระยะทาง
-
วิธีการติดตั้ง
-
อุณหภูมิ
-
สภาพแวดล้อม
-
ประเภทของโหลด
สำหรับอาคารขนาดใหญ่ อาจมีการใช้รางสายไฟหรือระบบ Cable Tray เพื่อจัดระเบียบสายและอำนวยความสะดวกในการติดตั้งและบำรุงรักษา
6. ระบบแสงสว่าง
ระบบแสงสว่างมีหน้าที่ให้ความสว่างที่เหมาะสมกับลักษณะการใช้งานของแต่ละพื้นที่
ตัวอย่างเช่น
-
สำนักงาน
-
โรงงาน
-
คลังสินค้า
-
ทางเดิน
-
ห้องประชุม
-
พื้นที่ผลิต
-
พื้นที่ภายนอกอาคาร
การออกแบบระบบแสงสว่างควรคำนึงถึงระดับความสว่าง ความสม่ำเสมอ การประหยัดพลังงาน และความเหมาะสมกับกิจกรรมในพื้นที่
ปัจจุบันอาคารจำนวนมากเลือกใช้หลอด LED และระบบควบคุมแสงสว่าง เพื่อช่วยเพิ่มประสิทธิภาพการใช้พลังงาน
7. ระบบเต้ารับไฟฟ้า
ระบบเต้ารับเป็นจุดสำหรับจ่ายไฟให้กับอุปกรณ์ไฟฟ้าที่ใช้งานภายในอาคาร เช่น คอมพิวเตอร์ เครื่องใช้สำนักงาน เครื่องมือ และอุปกรณ์ไฟฟ้าต่าง ๆ ตำแหน่งและจำนวนเต้ารับควรออกแบบตามลักษณะการใช้งานของพื้นที่ เพื่อให้เพียงพอต่อความต้องการและลดการใช้สายต่อพ่วงที่ไม่จำเป็น สำหรับพื้นที่เฉพาะ เช่น โรงงานหรือพื้นที่เครื่องจักร อาจต้องออกแบบจุดจ่ายไฟให้รองรับโหลดและลักษณะอุปกรณ์ที่แตกต่างจากพื้นที่สำนักงานทั่วไป
8. ระบบสายดิน
ระบบสายดิน (Grounding System) เป็นองค์ประกอบสำคัญด้านความปลอดภัยของระบบไฟฟ้า ระบบสายดินช่วยจัดการกระแสไฟฟ้าที่อาจเกิดจากความผิดปกติของระบบ และช่วยลดความเสี่ยงจากไฟฟ้ารั่วที่อาจเป็นอันตรายต่อผู้ใช้งานและอุปกรณ์ การออกแบบระบบสายดินควรพิจารณาให้เหมาะสมกับประเภทอาคาร ระบบไฟฟ้า และสภาพพื้นที่ติดตั้ง
9. ระบบป้องกันไฟฟ้า
ระบบป้องกันมีหน้าที่ช่วยป้องกันความเสียหายจากความผิดปกติของระบบไฟฟ้า เช่น กระแสเกินและการลัดวงจร
อุปกรณ์ป้องกันที่พบในระบบไฟฟ้าอาคาร ได้แก่
-
Circuit Breaker
-
Fuse
-
Protective Relay
-
อุปกรณ์ป้องกันไฟฟ้ากระชาก
-
อุปกรณ์ป้องกันไฟรั่ว
การเลือกอุปกรณ์ป้องกันและการประสานการทำงานของอุปกรณ์แต่ละจุดเป็นส่วนสำคัญของการออกแบบระบบไฟฟ้าที่ปลอดภัย
10. ระบบไฟฟ้าสำรอง
อาคารบางประเภทจำเป็นต้องมีไฟฟ้าสำรองเพื่อให้ระบบสำคัญสามารถทำงานต่อได้เมื่อเกิดไฟฟ้าดับ
ตัวอย่างระบบไฟฟ้าสำรอง ได้แก่
-
เครื่องกำเนิดไฟฟ้า
-
UPS
-
ระบบแบตเตอรี่สำรอง
-
ระบบจ่ายไฟฉุกเฉิน
โดยเฉพาะอาคารที่มีระบบสำคัญ เช่น โรงพยาบาล ศูนย์ข้อมูล โรงงาน หรืออาคารที่มีระบบรักษาความปลอดภัย ระบบไฟฟ้าสำรองมีบทบาทสำคัญต่อความต่อเนื่องในการดำเนินงาน
ระบบไฟฟ้าอาคารแต่ละประเภทแตกต่างกันอย่างไร?
การออกแบบระบบไฟฟ้าต้องปรับให้เหมาะกับประเภทอาคาร เนื่องจากแต่ละโครงการมีความต้องการใช้ไฟฟ้าแตกต่างกัน
ระบบไฟฟ้าสำนักงาน : เน้นระบบแสงสว่าง เต้ารับ ระบบคอมพิวเตอร์ ระบบปรับอากาศ และอุปกรณ์สำนักงาน รวมถึงระบบไฟฟ้าสำรองสำหรับอุปกรณ์ที่จำเป็น
ระบบไฟฟ้าโรงงาน : มีความซับซ้อนมากขึ้น เนื่องจากต้องรองรับเครื่องจักร มอเตอร์ และโหลดไฟฟ้าขนาดใหญ่ รวมถึงต้องพิจารณาความต่อเนื่องของกระบวนการผลิต
ระบบไฟฟ้าคลังสินค้า : ต้องรองรับระบบแสงสว่าง พื้นที่จัดเก็บ ระบบขนถ่ายสินค้า ระบบปรับอากาศหรือระบายอากาศ และอุปกรณ์อื่น ๆ ตามลักษณะการใช้งาน
ระบบไฟฟ้าอาคารขนาดใหญ่ : ต้องมีการวางแผนระบบจ่ายไฟและระบบสำรองอย่างละเอียด รวมถึงต้องคำนึงถึงการบำรุงรักษาและการขยายระบบในอนาคต
ขั้นตอนการออกแบบระบบไฟฟ้าอาคาร
การออกแบบระบบไฟฟ้าที่ดีควรเริ่มตั้งแต่ช่วงต้นของโครงการ โดยทั่วไปมีขั้นตอนสำคัญดังนี้
1. สำรวจข้อมูลโครงการ ศึกษาประเภทอาคาร ขนาดพื้นที่ ลักษณะการใช้งาน และความต้องการของผู้ใช้อาคาร
2. วิเคราะห์โหลดไฟฟ้า ประเมินปริมาณการใช้ไฟฟ้าและประเภทของโหลด เพื่อกำหนดขนาดระบบและอุปกรณ์ที่เหมาะสม
3. วางระบบจ่ายไฟ กำหนดแนวทางการรับไฟฟ้า การกระจายไฟฟ้า ตำแหน่งตู้ไฟ และเส้นทางเดินสาย
4. ออกแบบระบบแสงสว่างและเต้ารับ กำหนดตำแหน่ง จุดใช้งาน และขนาดของระบบให้เหมาะกับแต่ละพื้นที่
5. ออกแบบระบบป้องกัน กำหนดอุปกรณ์ป้องกันและแนวทางการทำงานของระบบเมื่อเกิดความผิดปกติ
6. ประสานงานกับระบบอื่น ตรวจสอบตำแหน่งสายไฟ รางสายไฟ ตู้ไฟ และอุปกรณ์ต่าง ๆ ให้สัมพันธ์กับโครงสร้าง สถาปัตยกรรม ระบบปรับอากาศ ระบบสุขาภิบาล และระบบป้องกันอัคคีภัย
7. ติดตั้งและตรวจสอบ ติดตั้งตามแบบและข้อกำหนดทางวิศวกรรม พร้อมตรวจสอบคุณภาพงานระหว่างการก่อสร้าง
8. ทดสอบระบบก่อนส่งมอบ ตรวจสอบการทำงานของระบบและอุปกรณ์ต่าง ๆ ก่อนเปิดใช้งานจริง
ทำไมต้องออกแบบระบบไฟฟ้าโดยวิศวกรและทีมงานมืออาชีพ?
ระบบไฟฟ้าเป็นงานที่เกี่ยวข้องกับทั้งความปลอดภัยและประสิทธิภาพของอาคาร การออกแบบจึงควรพิจารณามากกว่าการเลือกอุปกรณ์ให้สามารถจ่ายไฟได้
ทีมงานต้องพิจารณาตั้งแต่การคำนวณโหลด การเลือกขนาดสาย การเลือกอุปกรณ์ป้องกัน การจัดวางตู้ไฟ เส้นทางเดินสาย ระบบสายดิน ระบบไฟฟ้าสำรอง รวมถึงการประสานงานกับงานระบบอื่น
การออกแบบที่เหมาะสมยังช่วยให้สามารถบำรุงรักษาระบบได้ง่าย และรองรับการขยายระบบเมื่อความต้องการใช้ไฟฟ้าเพิ่มขึ้นในอนาคต
ข้อดีของการออกแบบและติดตั้งระบบไฟฟ้าแบบครบวงจร
การใช้บริการจากผู้ให้บริการรายเดียวที่สามารถดูแลตั้งแต่ ออกแบบ จัดหา ติดตั้ง ควบคุมงาน ตรวจสอบ ทดสอบ และบริการหลังการขาย มีข้อดีหลายด้าน
ลดความซับซ้อนในการประสานงาน : มีทีมงานหลักที่ดูแลภาพรวมของระบบ
ควบคุมคุณภาพได้ต่อเนื่อง : ตั้งแต่ขั้นตอนการออกแบบจนถึงการติดตั้งและทดสอบ
ลดความเสี่ยงจากงานไม่ตรงแบบ : สามารถประสานงานระหว่างฝ่ายออกแบบและฝ่ายติดตั้งได้โดยตรง
ควบคุมงบประมาณได้ง่ายขึ้น : สามารถวางแผนวัสดุ อุปกรณ์ และขอบเขตงานตั้งแต่ต้น
ดูแลระบบหลังส่งมอบได้สะดวก : มีข้อมูลและความเข้าใจระบบเดิมสำหรับการตรวจสอบและบำรุงรักษา
P.A. PONGJAREARN ให้บริการงานระบบไฟฟ้าอาคาร
P.A. PONGJAREARN – Integrated Engineering Systems ให้บริการงานระบบวิศวกรรมแบบครบวงจร โดยครอบคลุมตั้งแต่การออกแบบ ให้คำปรึกษา จัดหาอุปกรณ์ ติดตั้ง ควบคุมงาน ตรวจสอบ และบริการหลังการขาย
หนึ่งในบริการหลักคือ งานระบบไฟฟ้าอาคาร ซึ่งสามารถออกแบบและติดตั้งให้เหมาะสมกับประเภทและลักษณะการใช้งานของแต่ละโครงการ พร้อมประสานงานร่วมกับระบบวิศวกรรมอื่น เช่น ระบบปรับอากาศ ระบบป้องกันอัคคีภัย และระบบสุขาภิบาล
ด้วยทีมงานมืออาชีพที่ให้ความสำคัญกับ คุณภาพ ความถูกต้อง ประสิทธิภาพ และมาตรฐานงานวิศวกรรม เพื่อให้ระบบไฟฟ้าสามารถรองรับการใช้งานของอาคารได้อย่างเหมาะสมและมีประสิทธิภาพ
งานระบบไฟฟ้าอาคาร เป็นระบบพื้นฐานที่มีความสำคัญต่อทั้งการใช้งาน ความปลอดภัย และประสิทธิภาพของอาคาร ตั้งแต่ระบบรับไฟฟ้า ตู้ MDB ตู้ไฟฟ้าย่อย สายไฟ ระบบแสงสว่าง เต้ารับ ระบบสายดิน ระบบป้องกัน ไปจนถึงระบบไฟฟ้าสำรอง
การออกแบบระบบไฟฟ้าควรเริ่มตั้งแต่ช่วงวางแผนโครงการ และต้องประสานงานร่วมกับโครงสร้าง สถาปัตยกรรม และระบบ MEP อื่น ๆ เพื่อให้ได้ระบบที่เหมาะสมกับการใช้งาน สามารถบำรุงรักษาได้ และรองรับการใช้งานในระยะยาว
สำหรับโครงการที่ต้องการ ออกแบบและติดตั้งระบบไฟฟ้าอาคารแบบครบวงจร การเลือกทีมงานที่มีความรู้ด้านวิศวกรรมและสามารถดูแลตั้งแต่การออกแบบจนถึงบริการหลังการขาย จะช่วยให้การดำเนินงานเป็นระบบและลดความเสี่ยงของปัญหาที่อาจเกิดขึ้นระหว่างและหลังการก่อสร้าง
